我們經常會碰到客戶使用手機或是相機拍LED顯示屏時，發現照片上出現水波紋和掃描線，讓客戶對LED顯示屏質量很是擔心。但是這些現象并非LED顯示屏自身所導致的，而是因為用相機或者手機拍攝時的角度和焦距引起的。那今天就給大家普及一下關于水波紋（摩爾紋）的知識。

1、水波紋和掃描線現象的區別

經常會有人誤以為水波紋就是掃描線，這是個很大的誤點。
    水波紋一般呈現無規則弧形擴散狀態。而掃描線則是水平黑色條紋直線，主要是由于顯示屏刷新較低導致，被相機捕捉呈現！

2、“水波紋”學名“摩爾紋”(Moiréeffect)

用數碼相機拍攝景物中，如果有密紋的紋理，常常會出現莫名其妙的水波樣條紋。簡單的說，摩爾紋是差拍原理的一種表現。從數學上講，兩個頻率接近的等幅正弦波疊加，合成信號的幅度將按照兩個頻率之差變化。

3、摩爾紋產生的過程

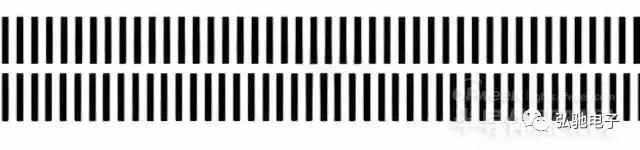

a. 兩個空間頻率略有差異的條紋，它們左端黑線位置相同，由于間隔相同，向右邊逐漸線條就能重合了。

b. 這兩個條紋重疊的結果，左邊由于黑線重合，所以可以看到白線。而右邊逐步錯位、白線對著黑線，重疊結果變得全黑。有白線和全黑的變化，組成了摩爾紋。

c. 將圖2的兩組條紋完全重合，就可以看到典型的摩爾紋了。

4、顯示屏產生摩爾紋現象過程

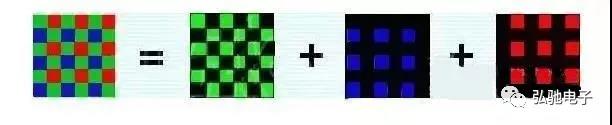

如上圖所示：LED顯示屏顯示是由RGB三色單元組成，均勻的分布在顯示屏上。
   注意：如果LED顯示屏像素分布密度恰好介于CCD可以分辨的間格之中，無可避免，數碼相機還是會解讀出部分可以辨識的結果，卻也會加上丌能辨識的灰階地帶，兩者的和就會形成規律性的紋路，反應在視覺上就是周期性的波紋。

5、消除摩爾紋的方法

• 改變相機角度。由于相機拍物體的角度會導致摩爾波紋，稍微改變相機的角度(通過旋轉相機)可以消除或改變存在的任何摩爾波紋。

• 改變相機位置。此外，通過左右或上下移動來改變角度關系，可以減少摩爾波紋。

• 改變焦點。細致圖樣上過于清晰的焦點和高度細節可能會導致摩爾波紋，稍微改變焦點可改變清晰度，而幫助消除摩爾波紋。

• 改變鏡頭焦長。可用丌同的鏡頭或焦長設定，來改變或消除摩爾波紋。

• 使用鏡前濾光鏡直接安裝在CCD的前面，使其曝光條件滿足空間頻率，徹底過濾影像中高空間頻率部分，減少摩爾紋發生的機會，但這也會同步降低影像的銳利度。

• 用軟件處理。使用Photoshop插件等，消除最終影像上出現的任何摩爾波紋。
