灰度原理

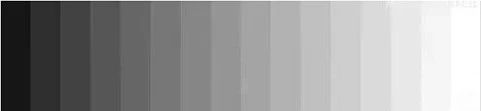

灰度圖像是一種具有從黑到白256級灰度色階或等級的單色圖像。該圖像中的每個像素用8位數據表示，因此像素點值介于黑白間的256種灰度中的一種。該圖像只有灰度等級，而沒有顏色的變化。在Photoshop中，將灰度圖像作為一種顏色通道的數字圖像。

灰度等級主要取決于系統的數模轉換位數。當然系統的視頻處理芯片、存儲器以及傳輸系統都要提供相應位數的支持才行。目前l(fā)ed顯示屏主要采用：

一、8位處理系統，也即256（2的8次方）級灰度。簡單理解就是從黑到白共有256種亮度變化。

二、10位處理系統，也即1024（2的10次方）級灰度。簡單理解就是從黑到白共有1024種亮度變化。

三、12位處理系統，也即4096（2的12次方）級灰度。簡單理解就是從黑到白共有4096種亮度變化。

四、14位處理系統，也即16384（2的14次方）級灰度。簡單理解就是從黑到白共有16384種亮度變化。

LED顯示屏控制LED灰度的方法

一種是改變流過LED的電流，一般LED管芯允許連續工作電流在20毫安左右，除了紅色LED有飽和現象外，其他LED亮度基本上與流過的電流成比例;另一種方法是利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制，也就是周期性改變光脈沖寬度，只要這個重復點亮的周期足夠短，人眼是感覺不到發光象素在抖動。由于脈寬調制更適合于數字控制，所以在普遍采用微機來提供LED顯示內容的今天，幾乎所有的LED屏都是采用脈寬調制來控制灰度等級的。

LED的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成。主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據，然后重新分配給若干塊掃描板，每塊掃描板負責控制LED屏上的若干行，而每一行上LED的顯控信號則用串行的方式傳送。目前有兩種串行傳送顯示控制信號的方式：一種是掃描板上集中控制各象素點灰度，掃描板將來自控制箱的各行象素的亮度值進行分解，然后將各行LED的開通信號以脈沖形式（點亮為1，不亮為0）按行用串行方式傳輸?shù)较鄳?yīng)的LED上，控制其是否點亮。這種方式使用器件較少，但串行傳輸?shù)臄?shù)據量較大，因為在一個重復點亮的周期內，每個象素在16級灰度下需要16個脈沖，在256級灰度下需要256個脈沖，由于器件工作頻率限制，一般只能使LED屏做到16級灰度。

另一種方法是掃描板串行傳輸?shù)膬?nèi)容不是每個LED的開關信號而是一個8位二進制的亮度值。每個LED都有一個自己的脈寬調制器來控制點亮?xí)r間。這樣，在一個重復點亮的周期內，每個象素點在16級灰度下只需要4個脈沖，256級灰度下只需8個脈沖，大大降低了串行傳輸頻率。用這種分散控制LED灰度的方法可以很方便地實現256級灰度控制。

綜上所述，不難看出，LED顯示屏的灰度和亮度之間互相關聯又有著各自的區別，灰度和亮度都不是數值越大越好。
