一、線纜長度的估算

線纜長度估算分為有圖紙和沒圖紙兩種情況：

1、有圖紙情況

在圖紙上找出線路走向，確定監控室位置;如果是大樓工程要確定監控室離線井距離及位置，如無法確認一定找業務了解清楚。

工程施工一般布線原則是就近走直線，盡量不繞彎。單支槍最遠距離用線長度一般按建筑面積的長和寬再加監控室下線長度、前端預留線之和。

一條線標準計算長度為：前端槍預留1.5米，后端從天花板到地面下線長度也就是天花板到監控柜垂直距離，一般為3.5米，監控機柜預留2米(供機柜短距離移動)這樣算下來一支槍預留線路長度為1.5+3.5+2=7米，再按圖紙實際環境標注的長度尺寸算出用線總長，以下圖為例：

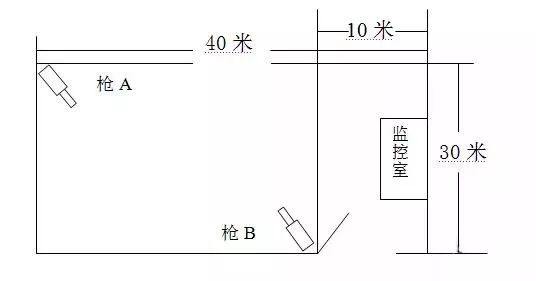

建筑長40米，寬30米，監控中心在室內中間位置，那么槍A用線長度為40米+15米(30米寬度的一半)+7米(預留線)=62米，但根據工程部實際工作經驗在布線過程中還要經過線纜轉角、轉彎等，一般會在原長度基礎上增加15%，也就是62*10%=10米，那么槍A的實際長度為62米+10米=72米。

槍B用線長度為10米+15米+7米=32米，再加15%，槍B用線總長度為37米，那么兩支槍各準備110米75-3視頻線、RVV2*0.5電源線、RVVP3×0.5監聽線就足夠了，管槽長度同線纜長度。

2、無圖紙情況

在沒有圖紙情況下，需向業務了解到網點基本情況如樓高、面積、線井位置等基本信息。然后根據樓層高度(一般樓層高3.5米，1樓在7米高度)估算垂直長度，然后再根據機柜離線井的橫向距離算出線纜大概總長度。

3、電梯布線

如果是大樓布線有電梯情況，線纜從哪一層進入電梯應按以下公式算出后接入：樓層÷2+1，計算出結果就是實際樓層數。如一棟16層樓為例，16÷2+1=9應該在9層位置接線進入電梯。

二、線纜類型的選擇

視頻線一般選用75-3和75-5線也有及少數電梯專用線等特種線，75-3視頻傳輸距離一般為200米，75-5傳輸距離一般為400米。電源線則根據實際情況進行選型。

目前公司常用24V、12V變壓器供電距離不能超過50米，單個變壓器可供6支槍,最多不超過7支。單支的功耗一般在5-12W，選用RVV2*0.5兩芯線已足用，見下表：

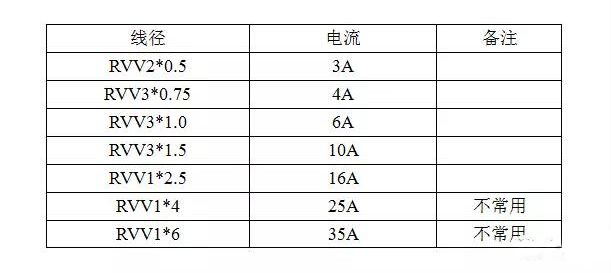

電源線徑速查表

選用什么類型的線，首先要確定清楚前端器材主要集中在哪一層，如果布線距離超過50米且槍的數量較多，電源線可選擇走總線的方式進行布線，把變壓器統一放在前端設備箱內。

通過查詢電源線徑速查表得知3*.075線徑最大電流載荷為4A，一支槍按10W功耗算，一條3*0.75線徑的電源線可供槍數為88支，計算公式：4A*220V/10W=88支。反之也可根據此公式算出88支槍需要多粗的線10W*88/220V=4A，再查對照表4A，線徑為3*0.75。

三、管槽選擇

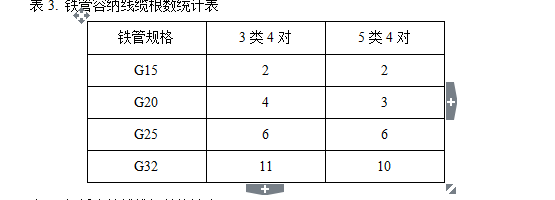

公司常用的25￠規格的PVC管可穿8條75-3的視頻線，6條75-5線;混合穿線可走5條75-5視頻線+1條電源線，如果是25￠鐵管走線在原來基礎上減一條(因鐵管比PVC管壁厚要厚些)。

器材集中的地方可選擇走主槽的方式，用多大的槽是根據主槽要放多少線來決定的。一般槽滿率(槽滿率是指線纜放入槽后占用槽內空間的比例)規范要求弱電的槽滿率是40%,強電的槽滿率是50%。

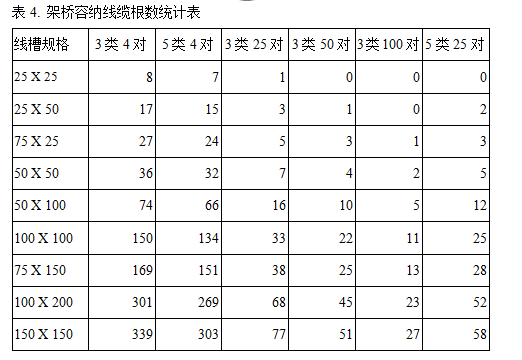

管槽線纜容量對照表(以五類線為例，其它型號線類似，可參考)

1、PVC槽(型號) 20*10 24*14 39*19 59*22 99*27 99*40100*100

2、五類線(根數) 2 4 9 16 32 48

3、PVC管(型號) ф16 ф20 ф25 ф32 ф40 ф50

4、五類線(根數) 2 3 6 9 15 24

5、度鋅線槽(型號) 25*25 25*50 25*75 50*50 50*100 100*100

6、五類線(根數) 7 15 22 30 60 120

容量公式：管槽容量=INT(管槽面積*K) 對CAT5UTP來說K=0.012

例如：100*100的PVC槽

算法：100*100*0.012

結果：120根

四、輔材的計算

1、統計信息點數，包括各房間和機房，填入點位分布表中；

2、確定是否超長？如超長，應在何處設置子配線間，幾個？如有子配線間，那么交換機的數量也相應有變化。

3、確定理由的走向；

4、確定各處橋架的型號和長度。計算方法：(長×寬)×0.4/28，結果為信息點數，常用標準橋架有：300×100，200×100，100×100，100×50，50×50，其它橋架都需要定做。

注：如果分支理由有相同的橋架型號，則分別計算其長度，最后才統計該橋架型號的總長度。

5、ø25和ø20管的計算(通常ø25可以布6根線，ø20可以布4根線)。計算時，以ø20為準，平均某一信息點從橋架到終端需要ø20的長度，如為A，那么就可以計算出所有信息點需要ø20的長度了，即B=A×(總點數/4)，而實際在工程中，ø20=2/3×B，ø25=1/3×B。

6、角鋼(30×30)的計算。角鋼的長度=30cm×(橋架的總長m/1.5m)，即每根角鋼的平均長度為30cm，每隔1.5m的距離就需要一根角鋼。

7、龍骨(75×45)的計算。龍骨的長度=70cm×(總點數/2)，即每根龍骨的長度為70cm，通常布置為雙口面板。

8、龍骨卡子、管接、盒接、鉚釘、鋼鋸條等輔料的計算。=總輔料價格×10%

9、底盒(86×86)的計算。底盒的數量=總點數/2

五、設備材料的計算

1、線纜的計算

(最遠+最近)/2×點數×1.1/305

說明：

最遠為從機房到信息點的最遠點；

最近為機房內的信息點，一般為20米；

點數為從機房開始所覆蓋的信息點，如果有子配線間，那么該點數就為從子配線間開始理由所覆蓋的信息點數，1.1中的0.1為富裕量，即10%。305為每箱線的長度為305米。

如果有子配線間，則應該分別計算，公式是一致的。即：中心機房覆蓋信息點所需的線纜數量+子配線間覆蓋信息點所需的線纜數量+子配線間到中心機房級聯線所需的線纜數量。

還有一點請注意網線的數量一般為300米左右，不到305米，如果這個工程線纜數量比較大的時候，這個也有考慮。比如穿線設備端預留的線纜長度，也要綜合考慮，這個也會根據您的施工隊伍的整體施工工藝來判斷。

2、模塊的計算。為信息點的數量；

3、雙口面板的數量：總點數/2；

4、48口配線架的計算。總點數/48，如果有子配線間應分別計算，即各自覆蓋的信息點數/48，然后相加，4U；

5、線管理器的計算。48口配線架不需要線管理器(自帶)，主要是給交換機，如有子配線間應分別計算。1U；

6、機柜跳線(2m)。從配線架跳接到交換機的跳線+交換機之間的級聯線。

7、工作站的跳線�？傸c數的數量；

8、RJ45頭。(機柜跳線+工作站跳線)×2×1.1；

9、RJ45頭護套。為RJ45頭的數量；

10、三類大對數的數量。從弱電井通過橋架到機房的距離+富裕量(大一些，因為大對數不能連接的)；

11、110DW2-100FT配線架(2U)。一個為100對；

12、110過線槽。與110配線架的數量一致；

13、110背板(4U)。為：110DW2-100FT配線架數量/2；

14、110C4連接塊(每包10個)。

110DW2-100FT配線架為100對，即100部電話，它由四部分組成，每一部分為25對，即由5個C4連接塊和1個C5連接塊組成(5×4+1×5=25)，也就是說，100對大對數需要20個C4連接塊和4個C5連接塊。

15、110C5連接塊(每包10個)。同前；

16、電話跳線(盤/100米)。每根電話跳線需要1.5米。

17、RJ11頭。有電話的數量決定，如200部電話(200對大對數)需要200個RJ11頭(另一端直接打在RJ11配線架上)；

18、電話柜(200回)。根據電話點數決定；

19、機柜(42U，24U)。計算48口配線架、線管理器，RJ11配線架、交換機、服務器等的高度(U)；

六、光纖的配置

說明：二層有一中心機房，另外有一子配線間，是4和7層還各有一個子配線間，3個子配線間各放置6芯室內多模光纖。

模接方式：需要光纖耗材和ST多模光纖連接器；

熔接方式：需要單芯片多模ST尾纖，不需要光纖耗材和ST多模光纖連接器。

七、如何更精準的計算線纜的數量

首先計算線纜的數量應該根據施工圖來計算，我們干工程按圖施工，圖紙核算才是整個工程預算的基本。拿到施工圖紙了，一般要按照圖紙對照現場的橋架走向，是不是符合圖紙的設計，確定了橋架的走向，主線路基本確定。

關于垂直部分和水平部分的計算，尤其在是在弱電井內的線纜計算，首先要看樓層高度，再者就是弱電井設備安裝位置距離橋架的距離，綜合考慮，綜合計算。

當然計算線纜的數量，一部分根據圖紙，一部分根據現場，一部分根據經驗，一部分根據施工隊伍。
