LED顯示頻基本原理：以LED（發光二極管）為基本發光元素（像素點），通過控制電路及驅動電路來控制每個像素點的亮與滅或明暗程度，實現具有相當像素點的顯示屏顯示出人們要求的各種信息。

LED顯示屏

1、 LED顯示屏的像素

像素是顯示屏的最小成像單元，一般由單個或多個發光二極管組成。例如：一些顯示屏設計方案中寫到的像素：2R1G1B，就表示該顯示屏的最小成像單元，是由2個紅色發光管、1個綠色發光管、1個藍色發光二極管組成（在顯示屏行業中，紅、綠、藍發光管習慣用它的英文字母，R、G、B來代替），P表示點間距，φ表示點直徑。

2、LED顯示屏的亮度

LED顯示屏的亮度是指顯示屏正常工作時，顯示屏單位面積上的發光強度，單位是cd/m2(即每平方米的面積上有多少cd的發光強度，“cd”中文稱坎德拉，m2中文稱平方米)。戶內視頻屏亮度一般在200~1200cd/m2之間。戶外視頻屏亮度一般在3000~7000cd/m2之間。LED顯示屏的亮度是一個較難測量的指標(因?yàn)闇y試儀器昂貴)，一般可通過測試顯示屏的發光管光強來計算，例如一塊2500點/m2的戶外LED全彩色顯示屏白平衡時，用發光二極管光強儀隨機測得10個像素點，紅管的平均光強為420mcd；綠管為1620mcd；藍管光強為285mcd，則該顯示屏的亮度為2500X(2X420+1620+285)/1000=6862.5cd/m2、6862500mcd/m2，因?yàn)樵撈撩科椒矫子?500個像素點，每個像素點有2個紅管、1個綠管、1個藍管

3、LED顯示屏視角

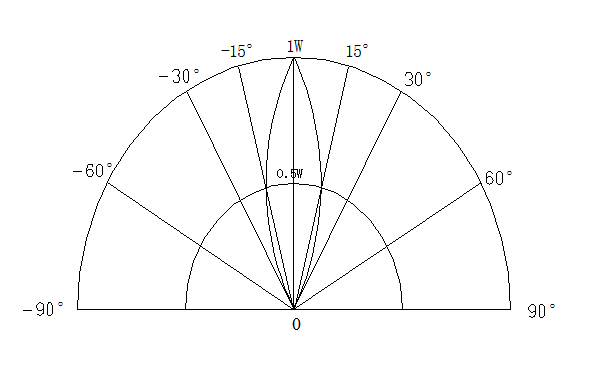

按照信息產業部SJ/T11141-2003標準，視角為觀察方向的亮度下降到LED顯示屏法線方向亮度的二分之一時，同一平面兩個觀察方向與法線方向所成的夾角，分為水平視角和垂直視角。

LED顯示屏的視角反映的是側面是否觀看效果好的問題，視角大，側面觀看效果好。反之，側面觀看效果就差，LED顯示屏的視角一般分水平視角和垂直視角。一般戶內屏水平視角在150度以上為宜，一般戶外屏水平視角在100度以上為宜。

4、灰度等級

LED顯示屏的灰度等級是反映顯示屏圖像層次的一個指標，是顯示屏從最暗到最亮之間的技術處理級數,灰度等級越高,顏色越豐富，色彩越艷麗；畫面也越細膩，更易表現豐富的細節。視頻屏的灰度等級一般分為64級、128級、256級、512級、1024級、2048級、4096級等�；叶鹊燃壴礁撸瑘D像層次越清晰，一般灰度等級在256級以上，圖像差別就不是很大了。

灰度雖然是決定色彩數的決定因素，但并不是說無限制越大越好。因?yàn)槭紫热搜鄣姆直媛适怯邢薜�，再者系統處理位數的提高會牽涉到系統視頻處理、存儲、傳輸、掃描等各個環節的變化，成本劇增，性價比反而下降。一般來說民用或商用級產品可以采用8位系統，廣播級產品可以采用10位系統。

5、LED刷新頻率

LED顯示屏更新圖片的速率，刷新頻率越高，頻率圖像越穩定。刷新頻率決定了LED顯示屏顯示畫面的穩定性，對于不小于8 bit灰階（256級灰度）的LED顯示屏，刷新頻率應不小于100Hz，低于這個頻率畫面會出現閃爍或水波紋一樣的波動現象，容易引起觀眾的眼睛疲勞；而刷新率愈高，則人眼所能感覺的播放畫面就愈不會閃爍，而輸出的色階愈高，則畫面的顯示就愈細膩，色彩也愈豐富。雙色顯示屏不追求效果一般設置成60-75HZ即可，全彩屏要求效果一般戶內屏設為180-600hz，戶外屏300-1200hz

6、像素失控率

像素失控率：是指最小的屏幕成像單元（像素）工作不正常（對照組）的比例。像素控制有兩種模式：一種是死點，就是需要它點亮?xí)r它不亮;第二種是常亮點，就是當屏體工作時它一直點亮。在行業標準《LED顯示屏通用規范》中規定，戶外屏失控像素率不超過千分之二，戶內屏失控像素率不超過萬分之三。只要像素失控率不超過允許范圍并呈離散分布就是正常的。

7、屏體壽命

LED顯示屏的壽命是由多種因素決定的，但是，由許多因素造成的壽命終結是可以通過零部件(比如開關電源)的更換來不斷地延續壽命。而LED則是不可能被大量更換的，因此，一旦LED壽命終結，則意味著顯示屏壽命的終止。一定意義上LED的壽命決定了顯示屏的壽命。LED的壽命通常以發光強度衰減到初始值50%的時間為壽命期。

        LED衰減規律為：1000小時、20毫安常溫（25度）點亮試驗后，紅色LED的衰減應小于10%,藍、綠色LED的衰減應小于15% 。

四、LED顯示屏的日常保養

LED顯示屏大屏幕和傳統的電子產品一樣，在使用過程中不僅需要注意使用方法，而且需對顯示屏進行保養維護，才能使LED顯示屏的壽命更久。下面是保養LED全彩顯示屏大屏幕的一些方法。

第一，保持LED顯示屏屏幕使用環境的濕度，含有濕度的全彩顯示屏大屏幕在通電的情況下，會導致全彩顯示屏部分零部件腐蝕，進而造成永久性損壞。

第二、要盡可能避免可能會碰到的問題，我們可以選擇被動防護與主動防護，盡量把可能對全彩顯示屏幕造成傷害的物品遠離屏幕，而清潔屏幕的時候也盡可能輕輕地擦拭，把傷害性降到最小。

第三、LED顯示屏屏幕與我們用戶的關系最為密切，做好清潔維護工作也是非常有必要的。長時間暴露在戶外環境風吹、日曬、灰塵等易顯臟，一段時間下來，屏幕上肯定是灰塵一片，這需要及時清洗以防塵土長時間包裹表面影響觀看效果。

第四、要求供電電源穩定，并接地保護良好，在惡劣的自然條件下特別是強雷電天氣下不要使用。

第五、屏體內嚴禁進水、鐵粉等易于導電的金屬物。LED顯示屏屏幕盡量放置在低灰塵的環境，大的灰塵會對顯示效果造成影響，同時灰塵過多會對電路造成損害。如果因?yàn)楦鞣N原因進水，請立即斷電并聯系維修人員，直至屏體內顯示板干燥后方可使用。

第六、LED顯示屏的開關順序：

開關順序    開屏?xí)r：先開機，后開屏。

　　             關屏?xí)r：先關屏，后關機。

(先關計算機不關顯示屏，會造成屏體出現高亮點，led燒毀燈管，后果嚴重。)開關屏?xí)r間隔時間要大于5分鐘。

第七、避免在全白屏幕、失控狀態下開屏，因?yàn)榇藭r(shí)系統的沖擊電流最大。

第八、環境溫度過高或散熱條件不好時，LED照明應注意不要長時間開屏。

第九、建議LED屏幕每天休息時間至少應在2小時，在梅雨季節LED屏屏幕一個星期至少使用一次以上。一般每月至少開啟屏幕一次，點亮2小時以上。

第十、LED顯示屏屏幕表面可以采用酒精進行擦拭，或者使用毛刷、吸塵器進行除塵，不能直接用濕布擦拭。

第十一、LED顯示屏屏幕應定期檢查是否正常工作，線路有無損壞，如不工作要及時更換，線路有損壞要及時修補或者更換。LED顯示屏屏幕內部線路，非專業人士禁止觸碰，以免觸電，或者造成線路損壞；如果出現問題，請專業人士進行檢修。

五、室內LED顯示屏選擇
