我們生活中會經常看到大型LED顯示屏。那么大家是否被這塊大屏吸引，對此產生興趣呢？接下來小編帶大家先從最基礎的入手，認識LED全彩屏的模組與控制卡。

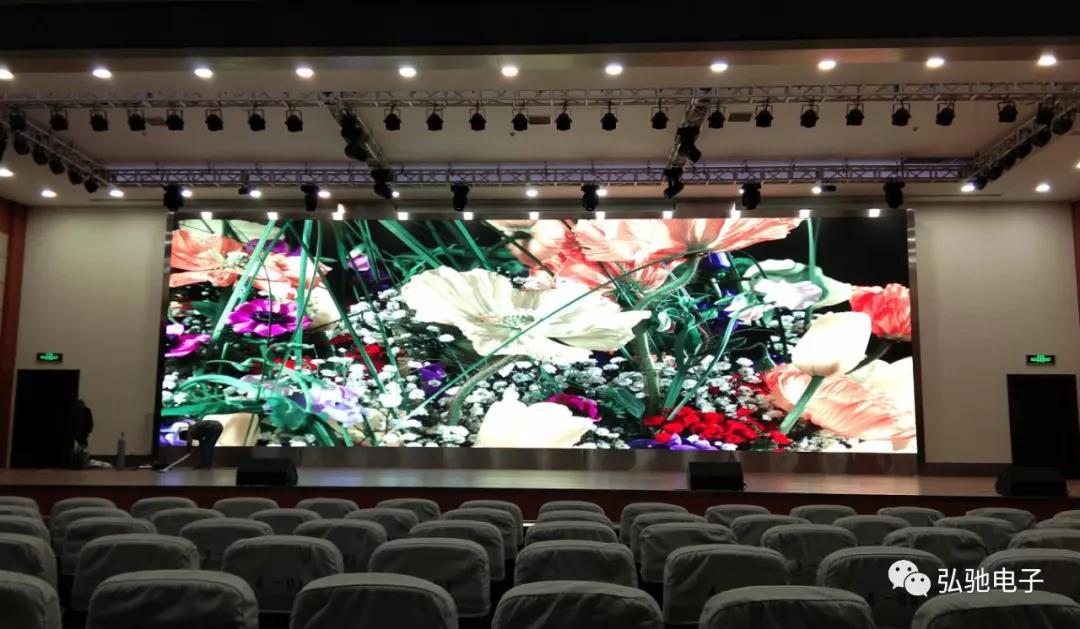

室內LED全彩屏

一塊LED全彩屏，它是由很多個小塊模組無縫拼接在一起，加上控制卡、電源及處理器等組成。

第一：認識小塊模組（又叫單元板）

LED全彩屏分為戶外全彩屏與室內全彩屏，無論是戶外還是室內的屏，無論是多大面積的屏，都是由很多個小塊模組拼接起來的。大家看一下下面這兩幅圖片。

模組正面

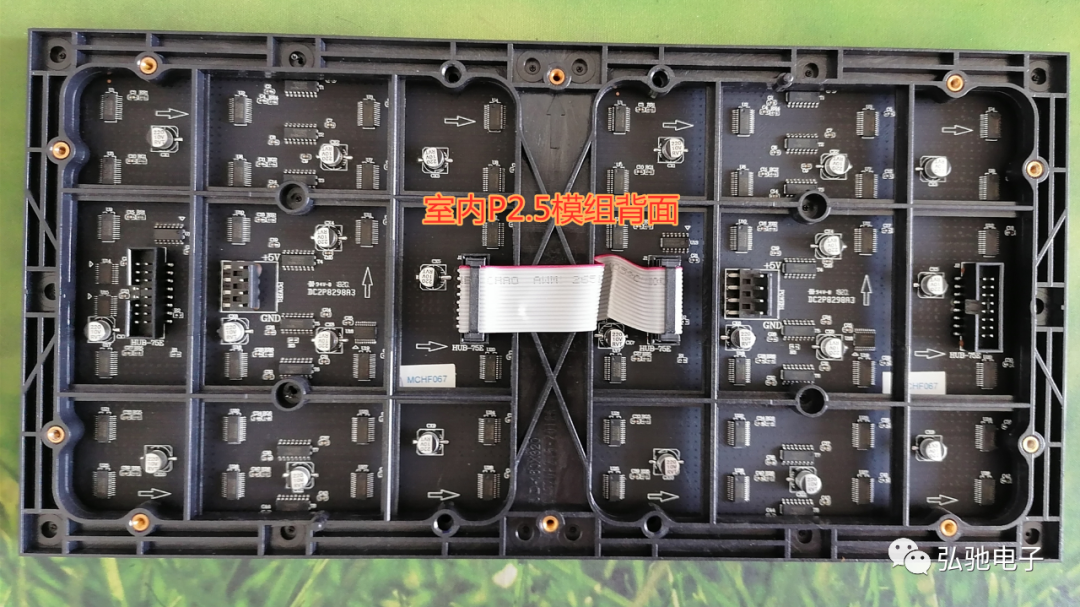

模組背面

知識點一：認識燈珠。

這是一塊室內的模組，上面由很多個小燈珠組成。每個小燈珠里又有三個更小的燈珠組成，就是Red、Green、Blue(紅,綠,藍)，簡稱（RGB)燈珠。你們看到的大屏顯示出來的炫美畫面，就是由這些小燈珠在控制系統的控制下，亮起的不同顏色的光產生的效果。

知識點二：認識型號。

模組上的很多個小燈珠之間的距離是分布均勻的。那么根據每個燈珠間不同的距離，我們就命名為不同的型號（都是以毫米為單位）。比如，下圖單元版每個燈珠之間的距離為2.5MM，那么這塊模組就被叫做P2.5的型號。

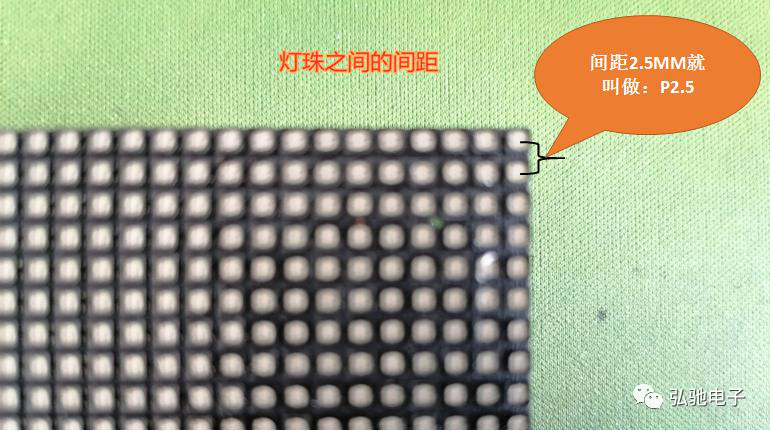

P2.5模組

同樣如果間距是3MM就被叫做P3的模組，以此類推。根據戶外與室內的劃分，又分為：戶外P10、P8、P6、P5、P4，室內P2、P2.5、P3、P4、P5等。

知識點三：認識像素。

這里的像素指的是每塊模組上的燈珠，一個燈珠代表一個像素點。一塊大屏做好之后，我們就會算一下，橫著一共用了多少塊模組，豎著用了多少塊模組。由于每塊模組都是固定的大�。ㄒ簿褪枪潭ǖ臒糁椋�，我們很快就能算出一整塊拼接好的大屏一共用了多少塊模組。那么接著你就能算出橫著是多少個燈珠（像素），豎著是多少個燈珠（像素）。目前最佳的比例是：橫著1920個燈珠（像素）X豎著1080個燈珠（像素），這就是我們常說的1080P高清。還有橫著3840個燈珠（像素）X豎著2160個燈珠（像素），這就是我們常說的4K高清。當然了，我們做一塊大屏，并不一定是剛好達到這么多像素點，多點少點都無所謂。所以，當客戶選擇一面墻做LED全彩屏?xí)r，我們要溝通好，客戶想達到多少分辨率，如果客戶要求高，墻面積小，那么我們就得找燈珠間距更小的才行。這就是前期在設計大屏?xí)r要計算的重要一點。

第二：認識控制卡

我們認識了模組，那么當一個精美的畫面輸入到大屏?xí)r，它是怎么把畫面呈現給我們的呢？這時就需要控制卡來工作了�？刂瓶ㄍㄟ^(guò)自己的算法，精準的把每個畫面里的像素點實時的顯示在不同的位置，以及來控制每個燈珠的亮滅、灰度等，整塊大屏的模組就這樣被“控制卡控制“著變換出不同的色彩。

知識點一：認識控制卡。

如下圖，就是常見的12口控制卡。

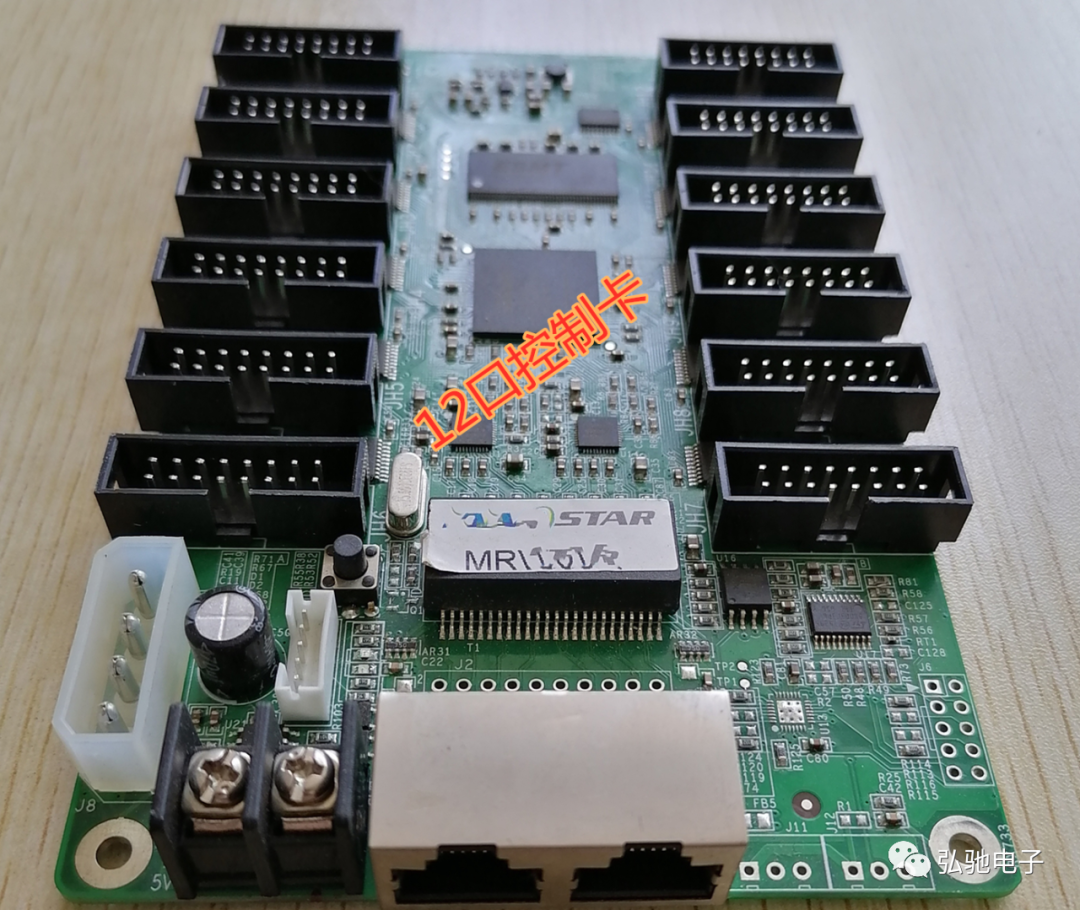

12口控制卡

知識點二：控制卡的帶載能力。

每個廠家生產出來的控制卡，都是有一定的帶載能力的。也就是說這塊卡橫向能帶載多少像素，豎向能帶載多少像素是不能胡亂帶載的。雖然說每塊卡可以插滿12塊單元板，但是單元板的像素不一樣，所以，有可能12塊單元板加起來會超過控制卡的帶載能力。

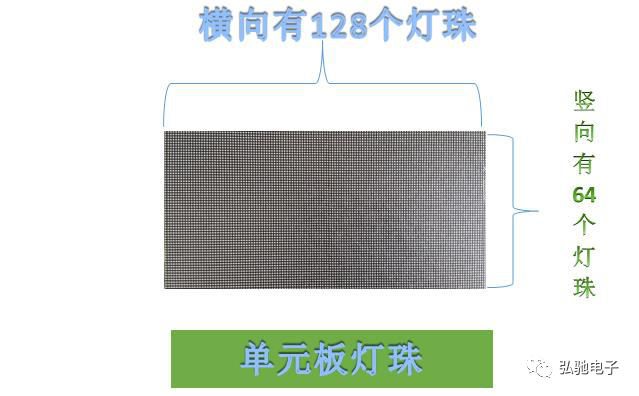

P2.5模組燈珠

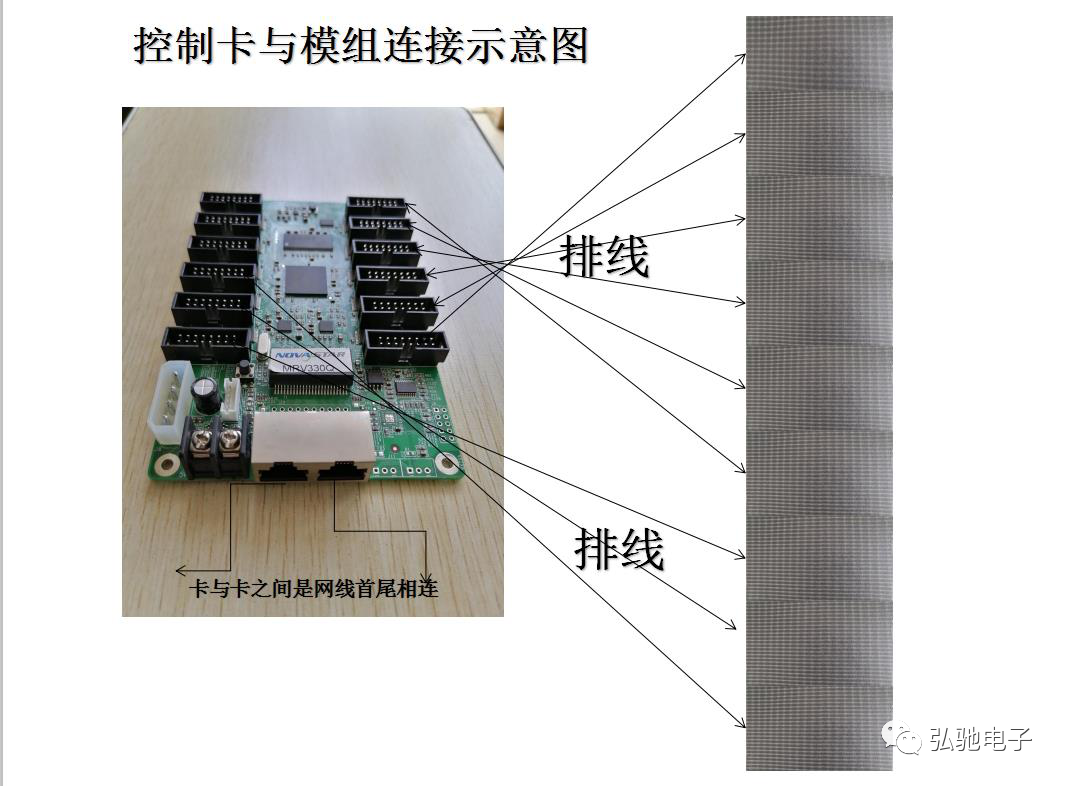

控制卡與單元板連接
